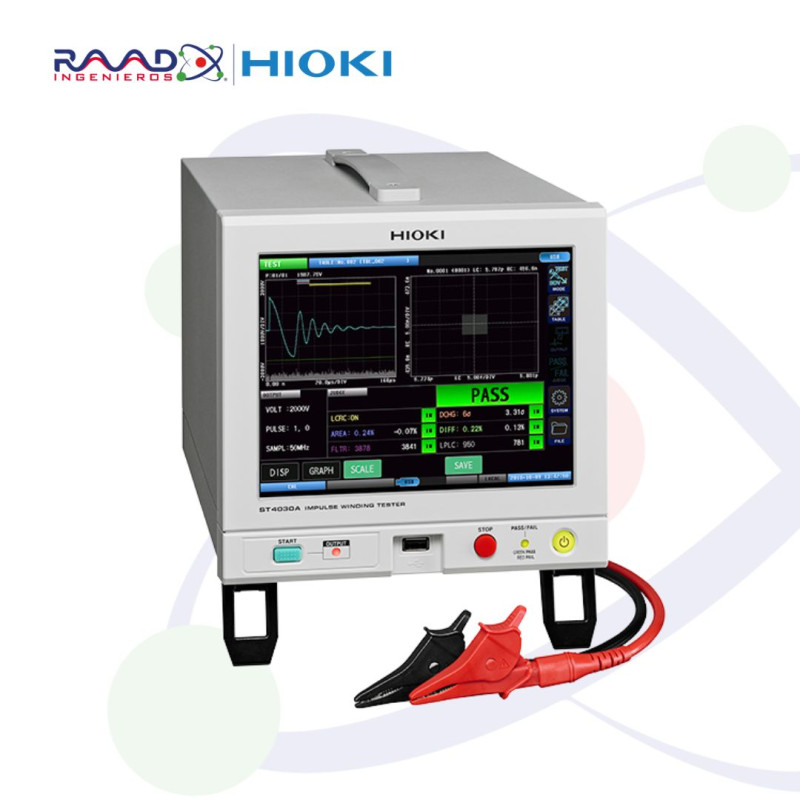

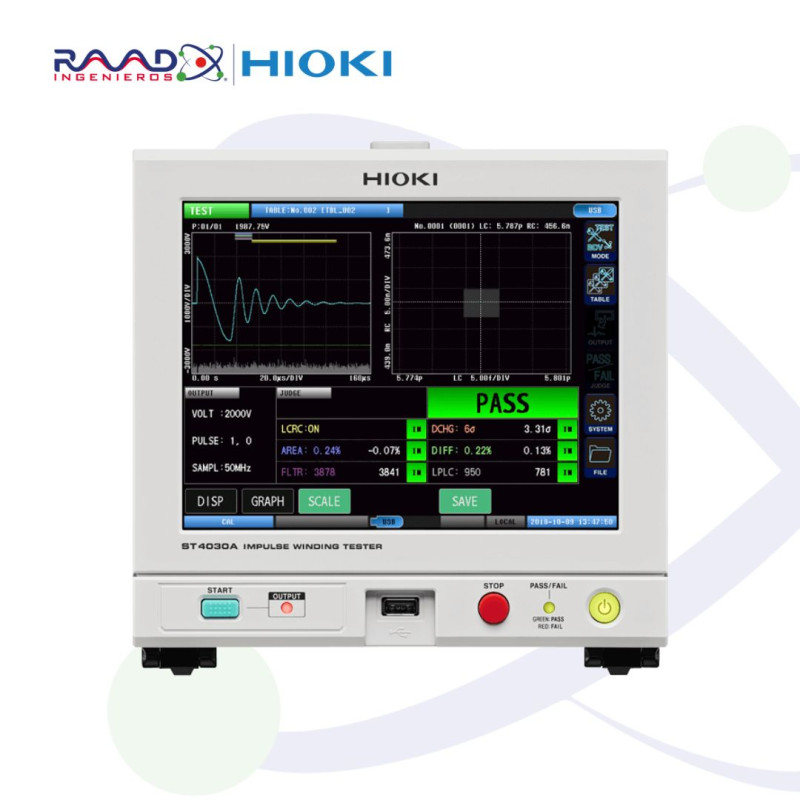

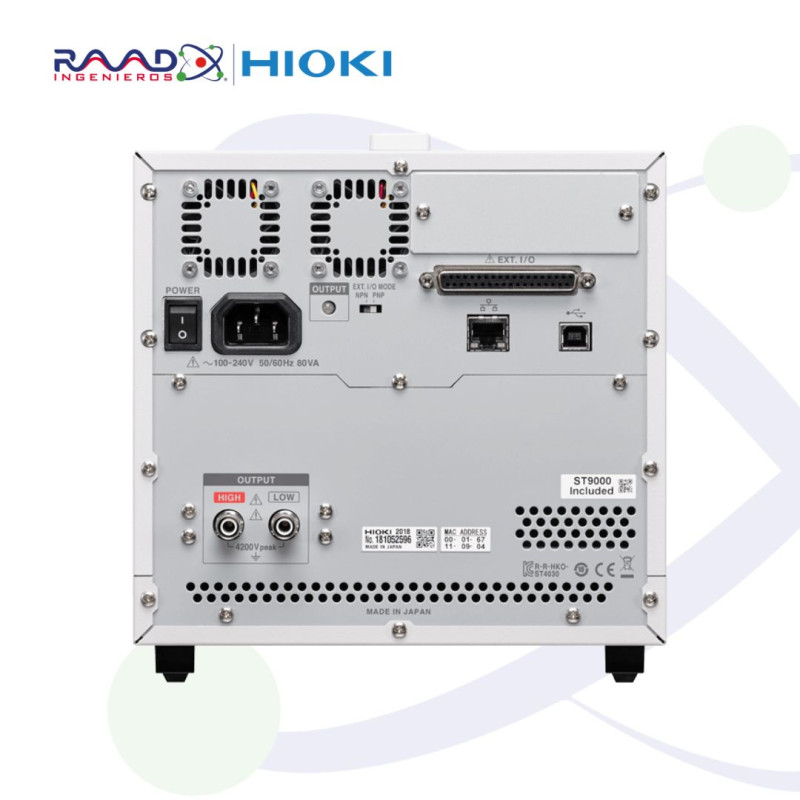

HIOKI ST4030A - Impulse Winding Tester

Cómo utilizar el comprobador de bobinado de impulsos Hioki ST4030A

El ST4030A detecta la existencia de cortocircuitos entre los devanados de las bobinas, defectos presentes en los inductores de motor. Al usar una forma de onda maestra tomada de una bobina de referencia tras aplicar un voltaje de impulso y compararla con la forma de onda medida en un intervalo específico de la bobina bajo prueba, la diferencia de área resultante permite determinar con facilidad y precisión si la prueba es correcta o incorrecta. Además, la cuantificación de las formas de onda de respuesta, un nuevo método desarrollado por Hioki, permite detectar incluso fallas de una sola espira mediante un gráfico de distribución de correcto/incorrecto. Vea este video para aprender a configurar fácilmente y comenzar a realizar pruebas de inmediato.

Características principales

• Identificar defectos previamente indetectables
• Detecta formas de onda con alta precisión (muestreo de alta velocidad de 200 MHz × alta resolución de 12 bits)
• Identificar giros con falla única mediante la cuantificación de formas de onda de respuesta en valores LC y RC
• Diagnosticar aislamientos defectuosos (pseudocortocircuitos) entre los devanados del motor mediante pruebas de descargas parciales microscópicas ocultas en el ruido (opcional)
