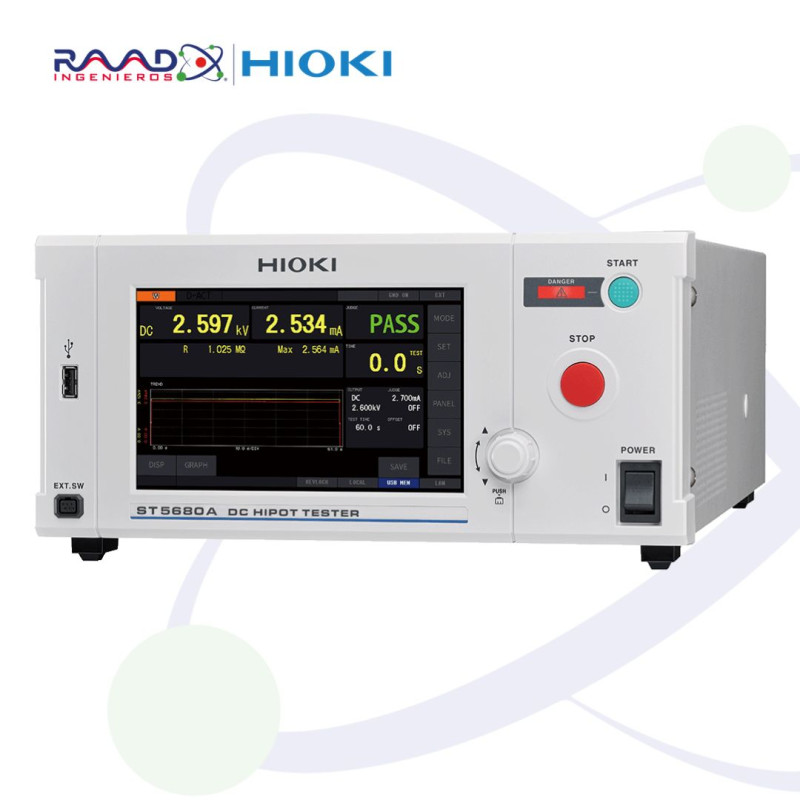

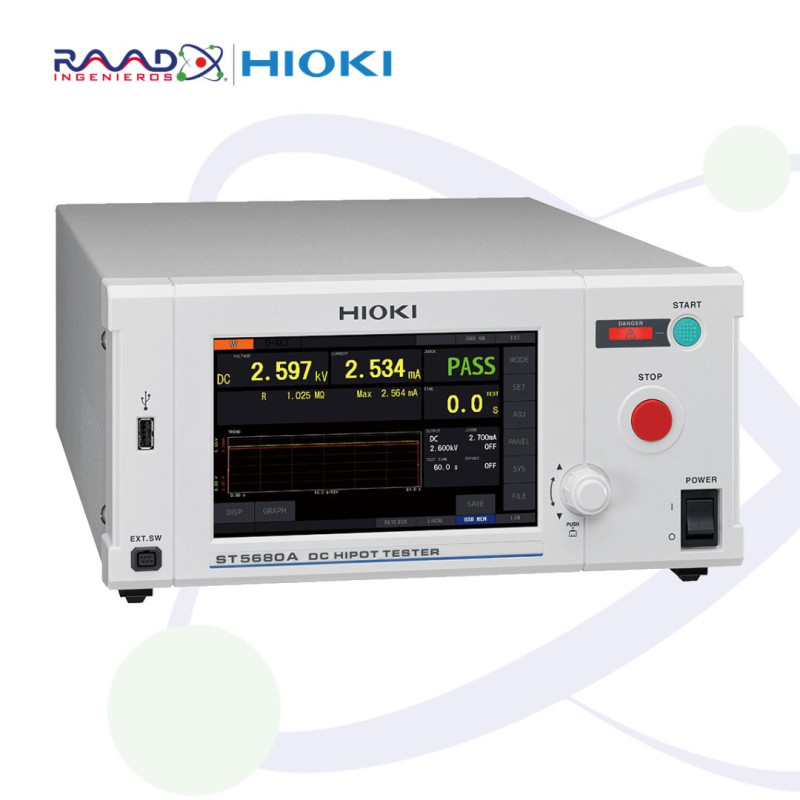

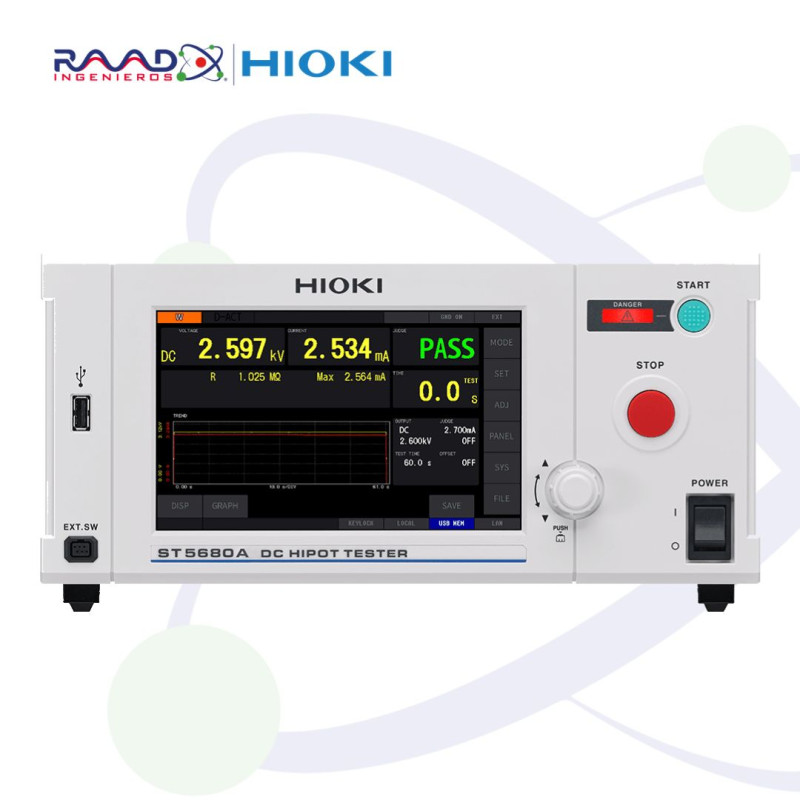

DC HIPOT TESTER ST5680A

El comprobador de alta tensión de CC ST5680A optimiza las pruebas de alta tensión en tres aspectos: cumplimiento global, verificación de contactos y análisis basado en la forma de onda. Está diseñado para realizar pruebas de alta tensión entre carcasas y electrodos en celdas, módulos y paquetes de baterías para vehículos eléctricos, desde la validación en laboratorio hasta las líneas de producción en masa.

Cumplimiento global y análisis de forma de onda en un único comprobador de alta tensión de CC.

El ST5680A realiza pruebas de alta tensión de CC (resolución máxima: 0,001 µA), resistencia de aislamiento y tensión de ruptura (BDV), al tiempo que muestra y registra la tensión, la corriente y la resistencia de aislamiento como formas de onda en serie temporal.

Con certificaciones CE, UKCA y CSA (NRTL) y una salida de hasta 8 kV/20 mA, cumple con las condiciones de prueba de alta tensión de CC definidas por las normas internacionales, lo que permite la estandarización con el mismo modelo en todo el mundo.

Una función de comprobación de contacto integrada basada en capacitancia ayuda a prevenir falsos positivos debido a un mal contacto, mientras que la detección de arcos eléctricos monitoriza las fluctuaciones de la tensión de prueba para detectar defectos de aislamiento latentes causados por contaminantes o rebabas.

Características principales

• Cumplimiento global para plataformas unificadas de prueba de baterías para vehículos eléctricos.
• Comprobación de contacto integrada para evitar falsos positivos.
• Análisis basado en formas de onda sin necesidad de equipo adicional.
• Pruebas diarias de alto voltaje seguras y repetibles.
