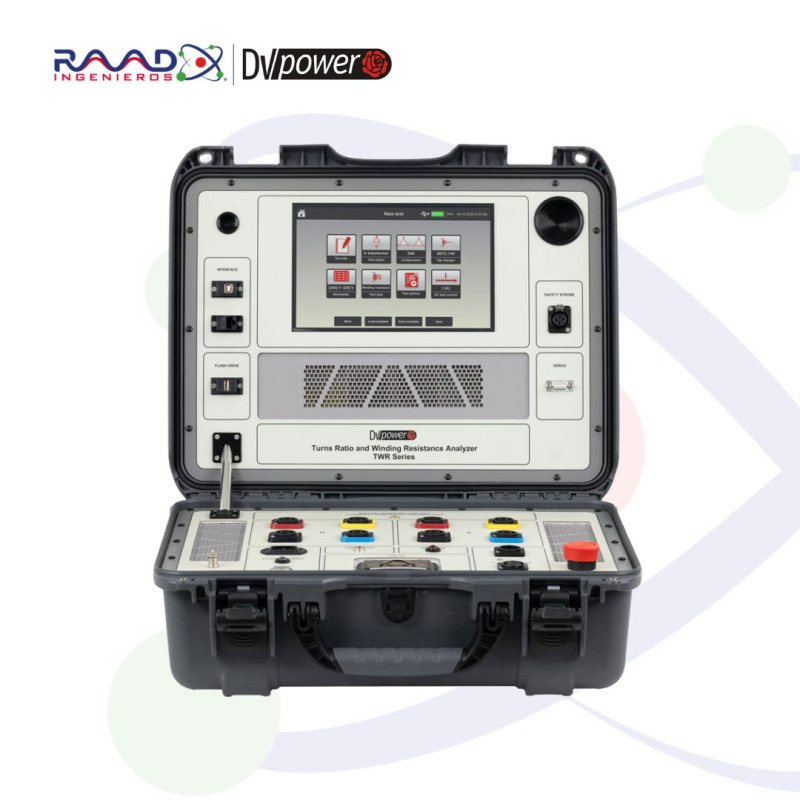

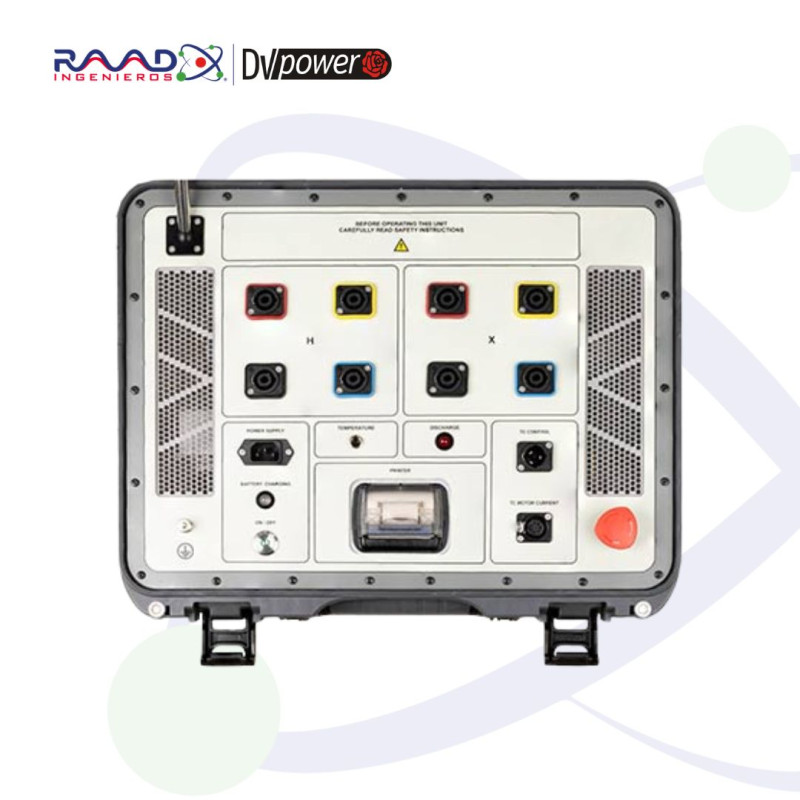

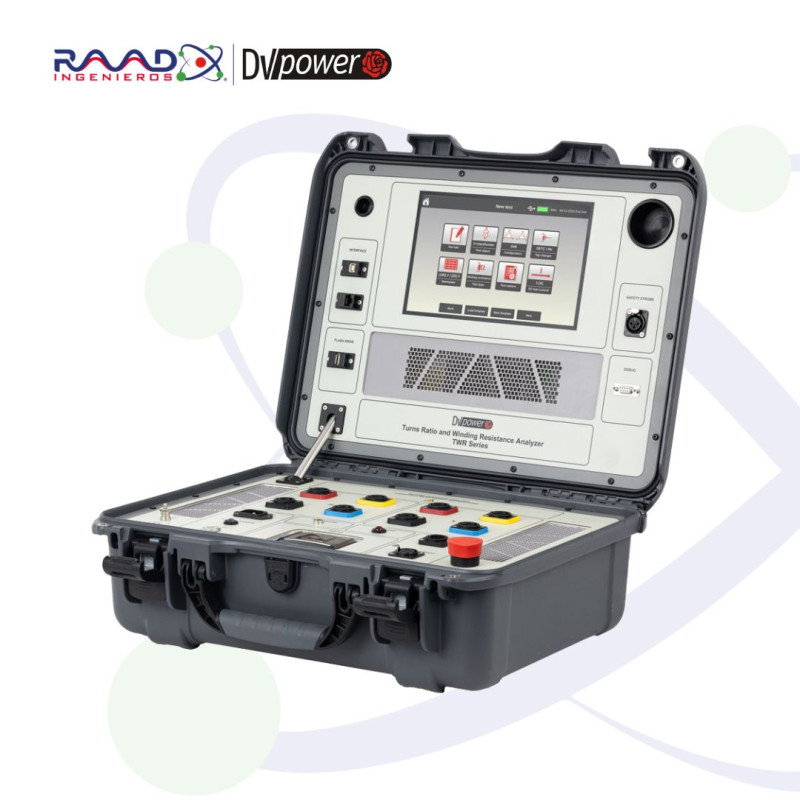

TWR250B - DV Power | Analizador de Relación de Transformación y Resistencia de Devanados

Además de medir la relación de transformación, el instrumento también mide la corriente de excitación y el desplazamiento de fase. Esto permite detectar fallas en el núcleo o en las espiras de los devanados del transformador que no pueden identificarse únicamente mediante la medición de la relación de transformación. El equipo incorpora una fuente de alimentación trifásica real, lo que le permite realizar pruebas en transformadores con configuraciones especiales, como transformadores desfasadores, rectificadores, hornos de arco, tracción ferroviaria y otras aplicaciones especiales.

El instrumento puede suministrar una corriente de prueba de hasta 25 A DC para pruebas de resistencia de devanados y una tensión de hasta 250 V AC para pruebas de relación de transformación. Asimismo, puede generar una tensión de prueba muy baja de 1 V AC, necesaria para verificar la relación de transformación en la mayoría de los transformadores de corriente.

El TWR250B está equipado con una pantalla táctil gráfica de 10.1 pulgadas. Entre sus características más destacadas se encuentran las plantillas de prueba y el modo de prueba automático. Los usuarios pueden crear fácilmente plantillas de prueba, almacenarlas en la memoria del equipo y cargarlas en campo con solo unos clics.

Aplicaciones del TWR250B

• Medición de resistencia de devanados.
• Desmagnetización de transformadores.
• Medición de relación de transformación.
• Cálculo de desviación de la relación de transformación.
• Medición de corriente de excitación.
• Medición del ángulo de fase.
• Detección automática del grupo vectorial.

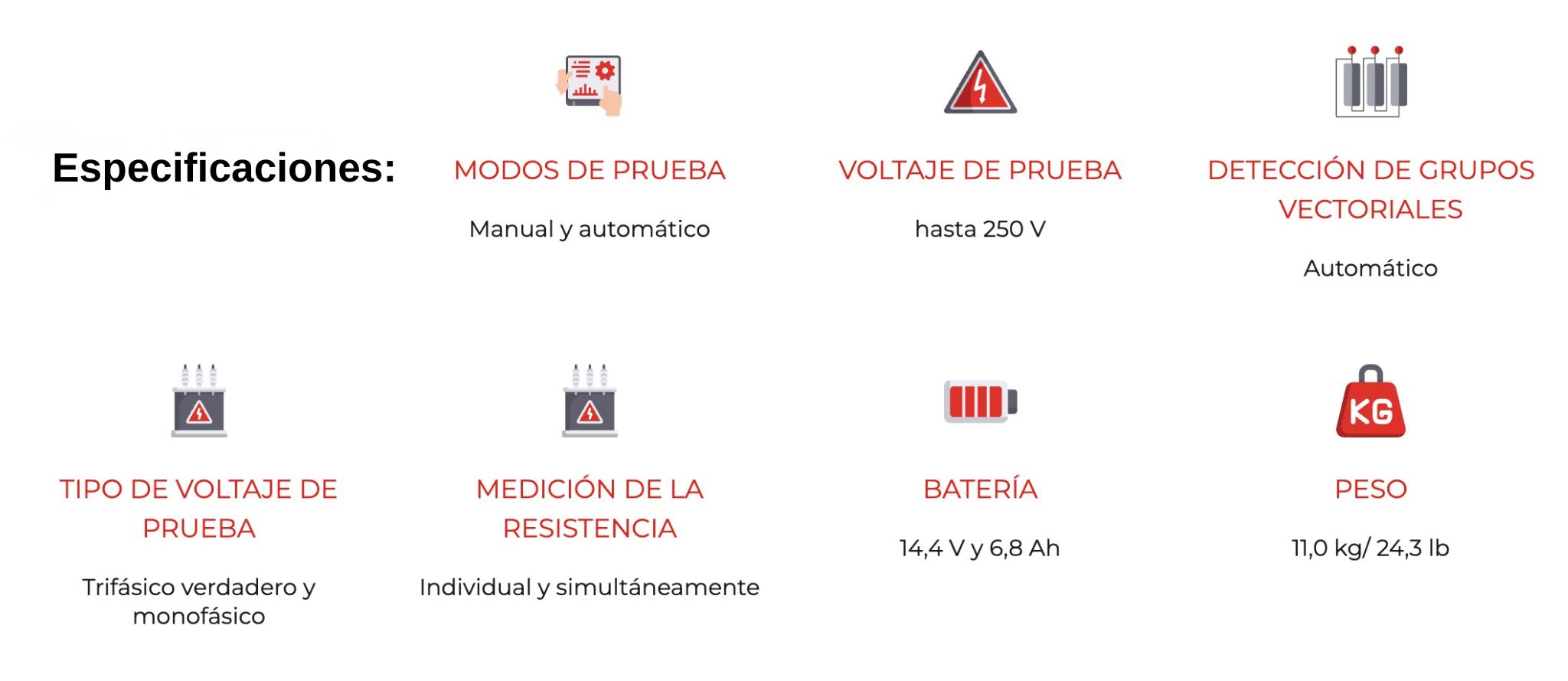

El TWR250B es un equipo ligero, con un peso de solo 11 kg, y funciona mediante una batería interna de iones de litio (Li-Ion).
