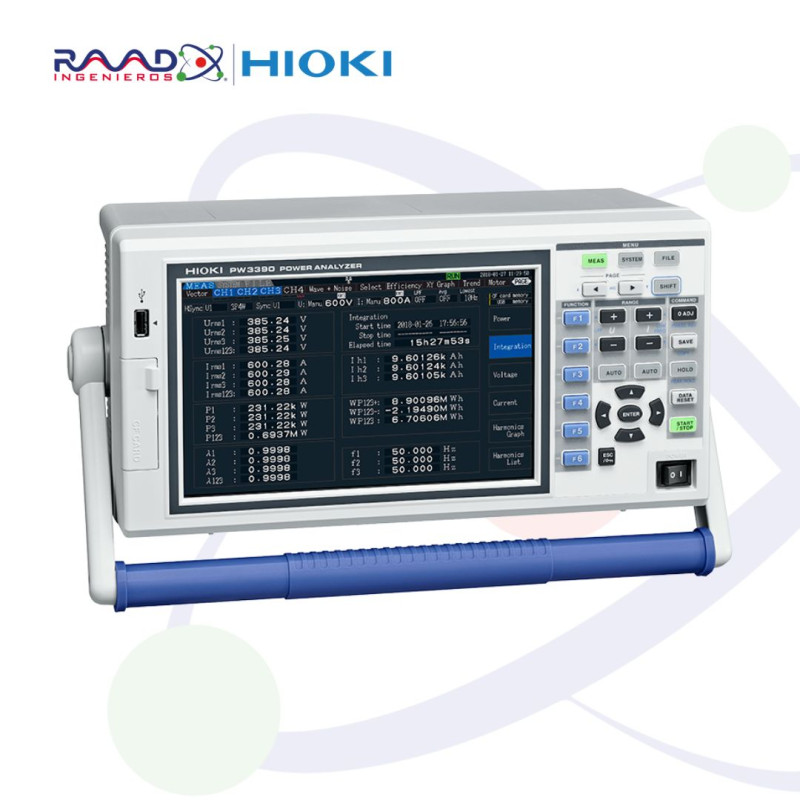

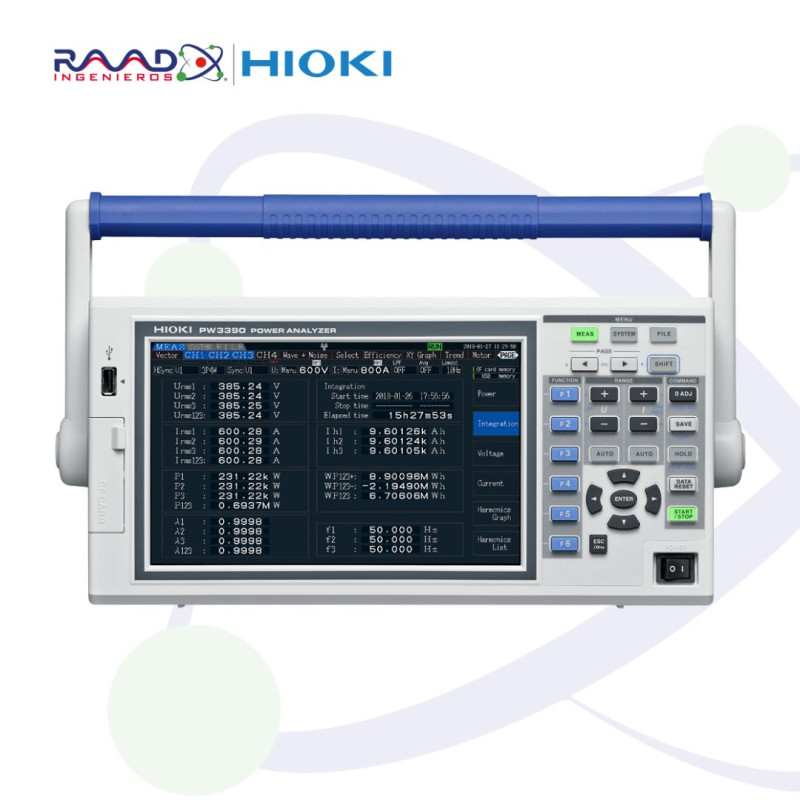

HIOKI PW3390 | Analizador de Potencia de Banco 4,000A AC/DC

Con un ancho de banda de medición de 200 kHz y características planas de amplitud y fase hasta altas frecuencias, así como una potente función de corrección de cambio de fase que maximiza la potencia de sus sensores de corriente originales, los investigadores y desarrolladores ahora pueden utilizar el PW3390 para alta frecuencia, baja potencia del factor de potencia con absoluta precisión.

Búsqueda completa de precisión de medición y características de alta frecuencia

El PW3390 ofrece 4 canales de entrada y una precisión básica de ±0,04 % para la potencia: el mejor instrumento de su clase. Logre mediciones más precisas de la potencia y la eficiencia de los equipos de alta eficiencia utilizados en la electrónica de potencia. Además, una banda de medición de 200 kHz y características planas de amplitud y fase hasta frecuencias altas permiten la medición precisa de la potencia en los niveles de frecuencia más altos y bajo factor de potencia.

Características principales:

• Precisión de potencia básica de ±0,04 %, entre las mejores de su clase

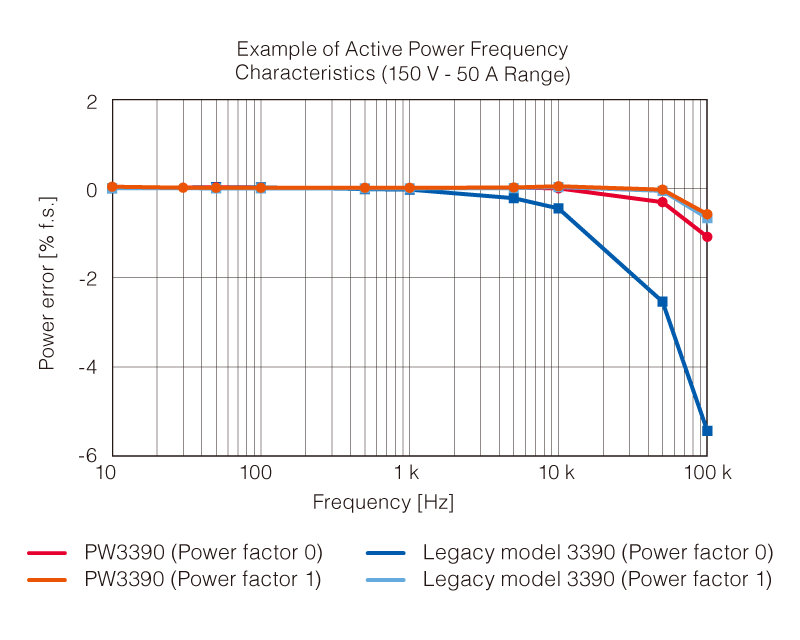

• Banda de medición de 200 kHz con amplitud plana y precisión de fase que se extiende a altas frecuencias

• Huella notablemente pequeña y liviana, lo que permite realizar fácilmente mediciones de alta precisión incluso en el campo

• Envíe los valores medidos a los registradores de datos Hioki utilizando un adaptador compatible con tecnología inalámbrica Bluetooth® (productos compatibles con LR8410 Link)

• Medición simultánea de múltiples circuitos y capacidad para adquirir datos sincronizados usando hasta 8 dispositivos (para 32 canales)

• Medición de potencia simple usando sensores de corriente de abrazadera

• Medición de entradas y salidas de corriente y potencia como parte del nuevo estándar internacional de eficiencia de combustible WLTP

• Obtención de la certificación del Sistema de servicio de calibración de Japón (JCSS) para la medición de potencia de CC.

Especificaciones básicas:

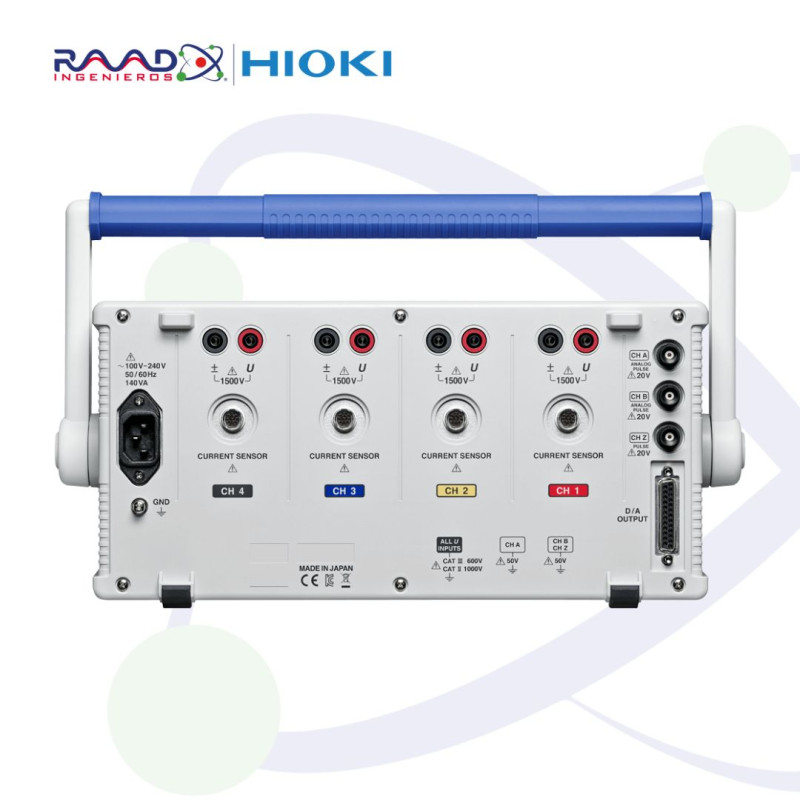

• Tipo de línea de medición: Monofásica 2 hilos, Monofásica 3 hilos, Trifásica 3 hilos, Trifásica 4 hilos, Tensión 4 canales, Corriente 4 canales, Aislada entre cada canal.

• Elementos de medición: Frecuencia, tensión RMS, rectificación del valor medio de tensión Equivalente RMS, componente de CA de tensión, media simple de tensión, componente de onda fundamental de tensión, pico de forma de onda de tensión +, pico de forma de onda de tensión -, distorsión armónica total de tensión, factor de ondulación de tensión, factor de desequilibrio de tensión, corriente RMS , valor medio actual rectificación RMS equivalente, componente CA actual, promedio simple actual, componente de onda fundamental actual, pico de forma de onda actual +, pico de forma de onda actual -, distorsión armónica total actual, factor de ondulación actual, factor de desequilibrio actual, potencia activa, potencia aparente, potencia reactiva, factor de potencia, ángulo de fase de tensión ángulo de fase de corriente, ángulo de fase de potencia, magnitud de corriente en dirección positiva, magnitud de corriente en dirección negativa, suma de la magnitud de corriente en dirección positiva y negativa, magnitud de potencia en dirección positiva, potencia en dirección negativa magnitud, suma de potencia en dirección positiva y negativa magnitud, eficiencia, pérdida
  Integración de corriente, integración de potencia activa.

• Medida de armónicos: Entrada: 4 canales, Rango de frecuencia de sincronización: 0,5 Hz a 5 kHz,
  Número de órdenes armónicos: Máx. orden 100.

• Medición de ruido: Número de canales: 1 canal (seleccione un canal de CH1 a CH4), Frecuencia máxima de análisis: 200 k/ 50 k/ 20 k/ 10 k/ 5 k/ 2 kHz

Accesorios incluidos :Manual de instrucciones × 1, cable de alimentación × 1, guía de medición × 1, cable USB × 1, etiqueta del cable de entrada × 2, conector D-sub × 1 (PW3390-02, PW3390-03) Asistencia al usuario
