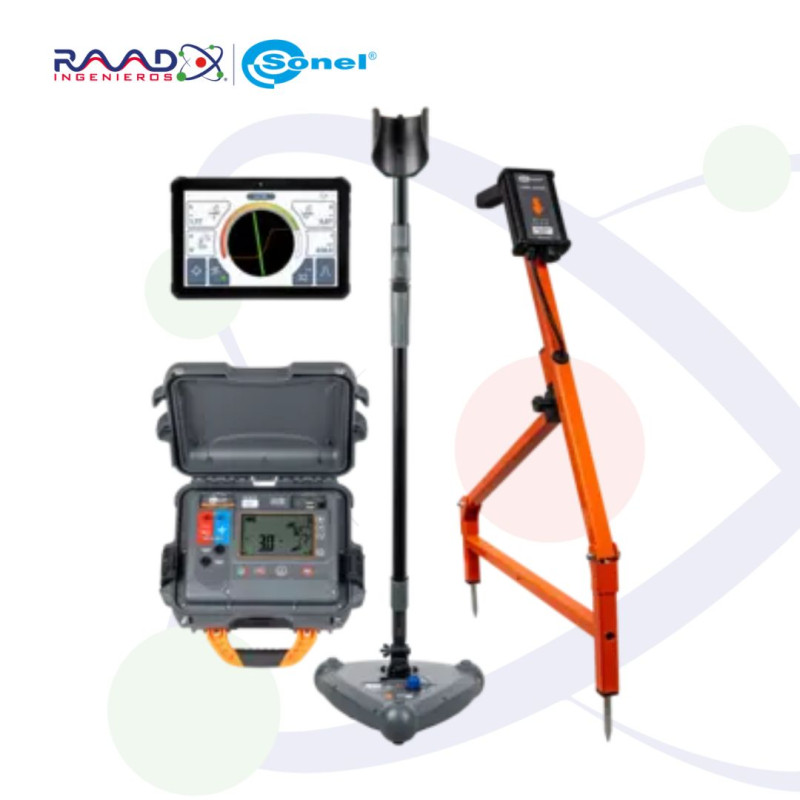

Los kits de la serie LKZ son un gran apoyo en trabajos de movimiento de tierra en los sectores de electricidad, instalación, construcción, ferrocarril, telecomunicación, agua y saneamiento, calefacción, geodésica y muchos otros.
El transmisor LKN-2500 se utiliza para inyectar una señal de localización en el objeto que se está rastreando. El detector LKD-2500 colocado a lo largo del objeto que se va a cartografiar detecta la señal, el detector LKR-2500 (marco A) permite la detección de contactos a tierra que ocurren bajo tierra. Ambos dispositivos informan al usuario de ello a través de la aplicación Sonel LKZ Mobile. La determinación de la ruta del objeto y/o lugares de daño es posible basándose en la observación de las indicaciones de la brújula y el nivel de la señal detectada.
El sistema tiene posibilidad de enrutar cables y registrar rutas y lugares de daños a través de la aplicación móvil. Dichos archivos pueden exportarse y compartirse con otros usuarios, también con aquellos que no dispongan del dispositivo LKN-2500 / LKD-2500 / LKR-2500.
El sistema es capaz de funcionar en modo pasivo (sin la participación del transmisor LKN-2500) y en modo activo (con la participación del transmisor LKN-2500). El modo activo permite introducir la señal de tres maneras diferentes:
- galvánica – consiste en introducir la señal en el objeto de forma galvánica, utilizando cables,
- pinzado – consiste en introducir la señal en el objeto de forma inductiva, utilizando pinzas,
- inductiva – consiste en introducir la señal en el objeto de forma inductiva, utilizando la antena interna del instrumento.

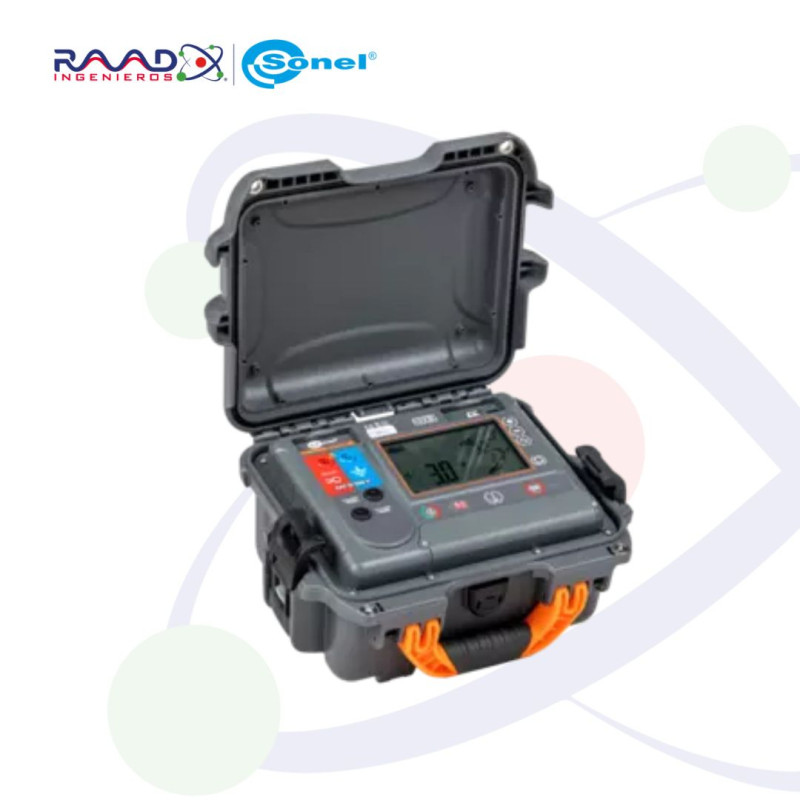

Transmisor LKN-2500
- El funcionamiento en modo de conexión directa galvánica o inductiva con la antena transmisora interna
- Funciona con las pinzas de transmisión
- Carcasa rígida

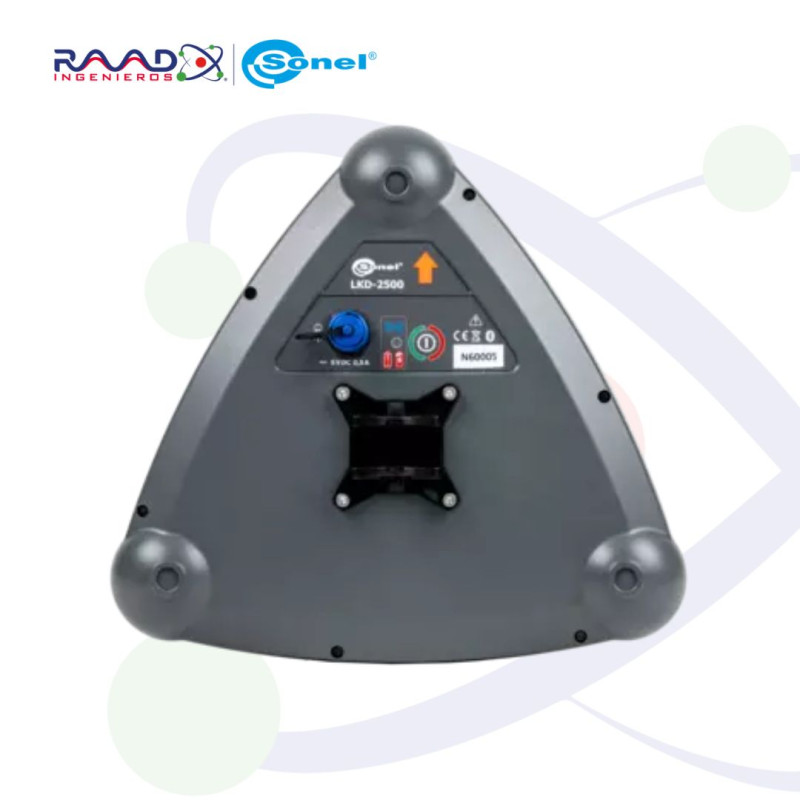

Detector LKD-2500
Detector LKD-2500 (marco A)
- Localización del contacto a tierra del cable
- Detección de la señal y del daño en el azimut indicado

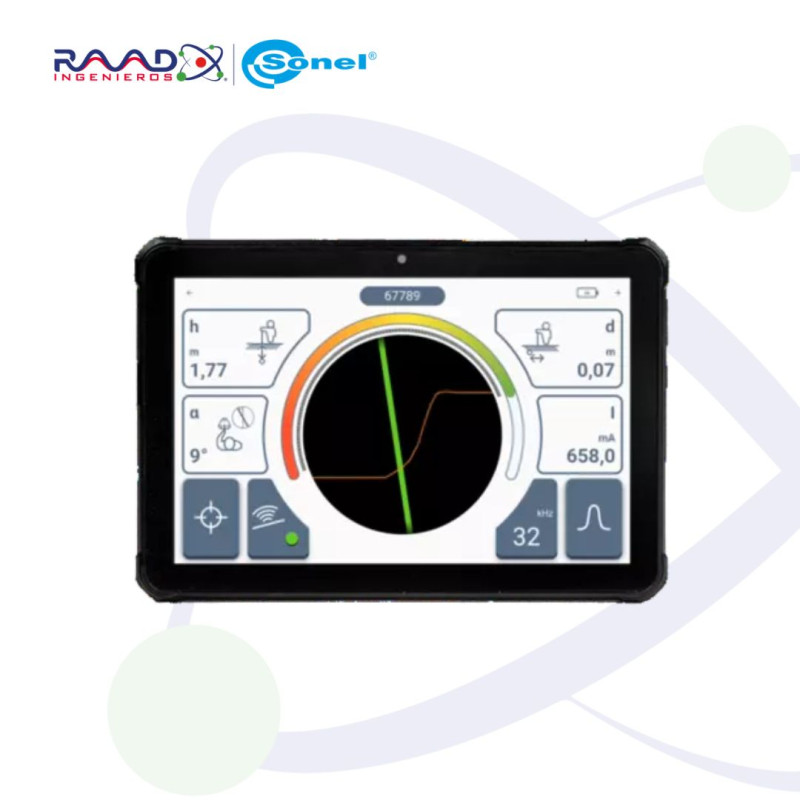

Sonel LKZ Mobile
Aplicación que colabora con el detector de cañerías y cables Sonel LKD-2500 y el detector Sonel LKR-2500 (marco A). Permite el enrutamiento de objetos, el almacenamiento de rutas en la memoria del dispositivo móvil junto con la orientación GPS de los puntos de ruta y lecturas adicionales.
La aplicación permite además:
- visualización de posicionamiento en directo,
- medición de la distancia a un punto de ruta específico,
- exportar rutas a otros dispositivos móviles,
- leer rutas desde la memoria del dispositivo móvil,
- visualización de lecturas almacenadas de todos los parámetros,
- fusión de rutas,
- añadir notas y archivos adjuntos a las rutas y a los puntos de medición.
