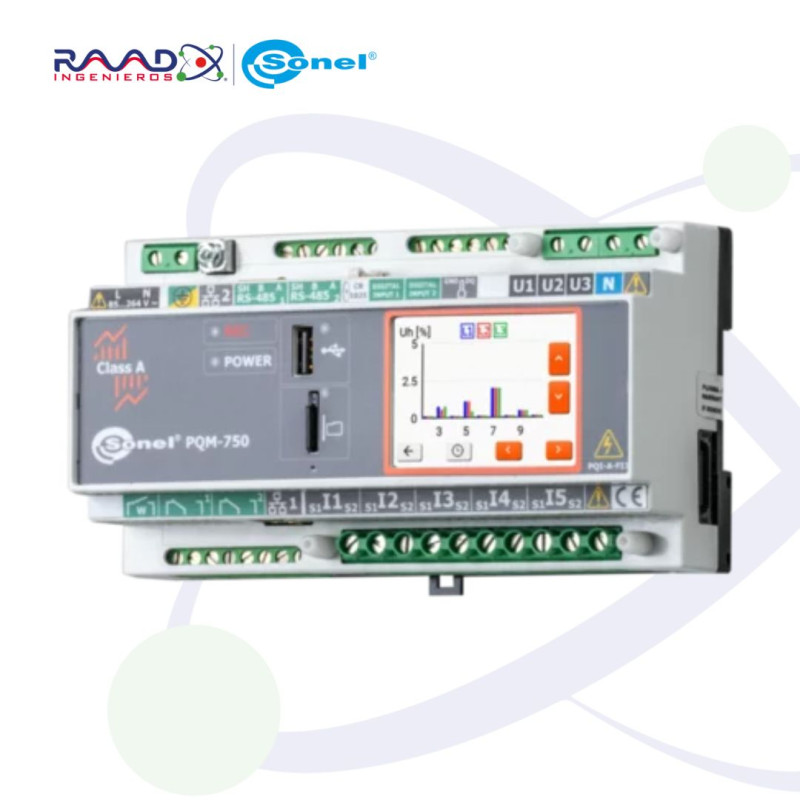

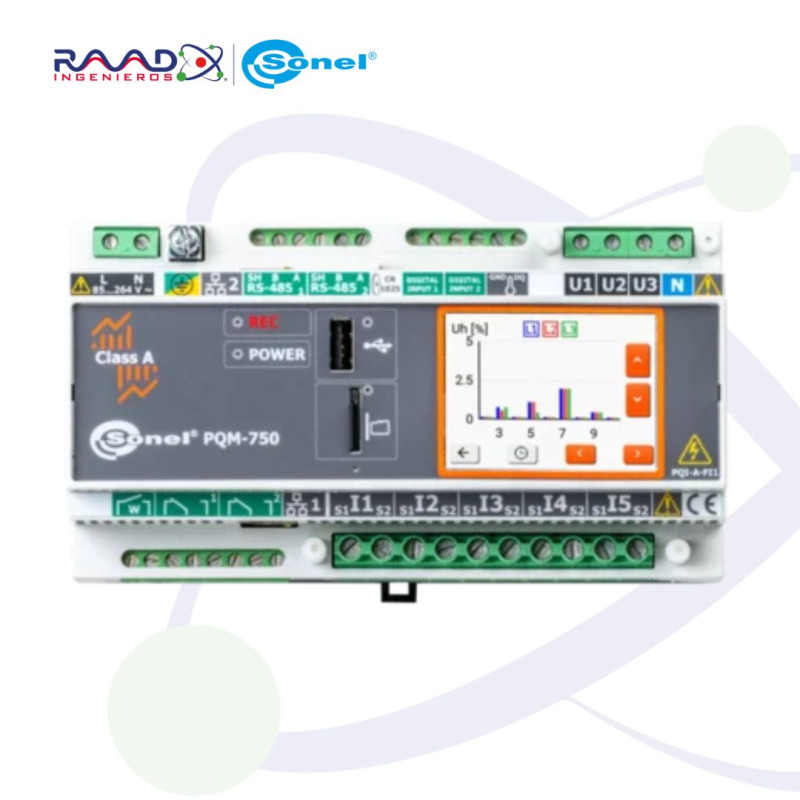

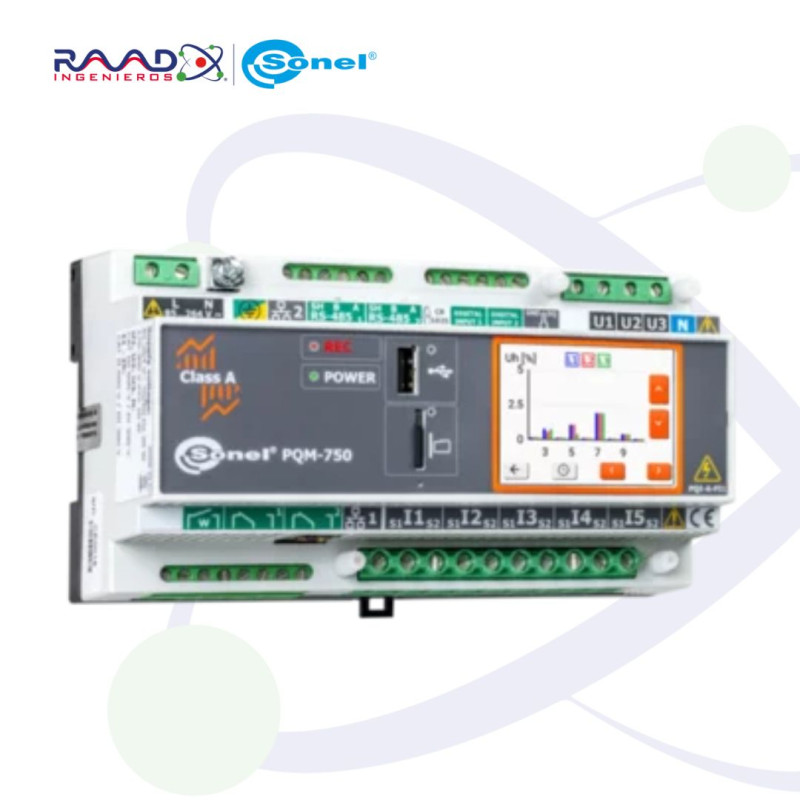

PQM-750 - Analizador de Calidad de Energía | Sonel

 Características

• Clase A completa según IEC 61000-4-30, certificada por un laboratorio acreditado

• Entradas de tensión L1, L2, L3, N, E (5 terminales)

• Corrientes L1, L2, L3, N, E (5 transformadores)

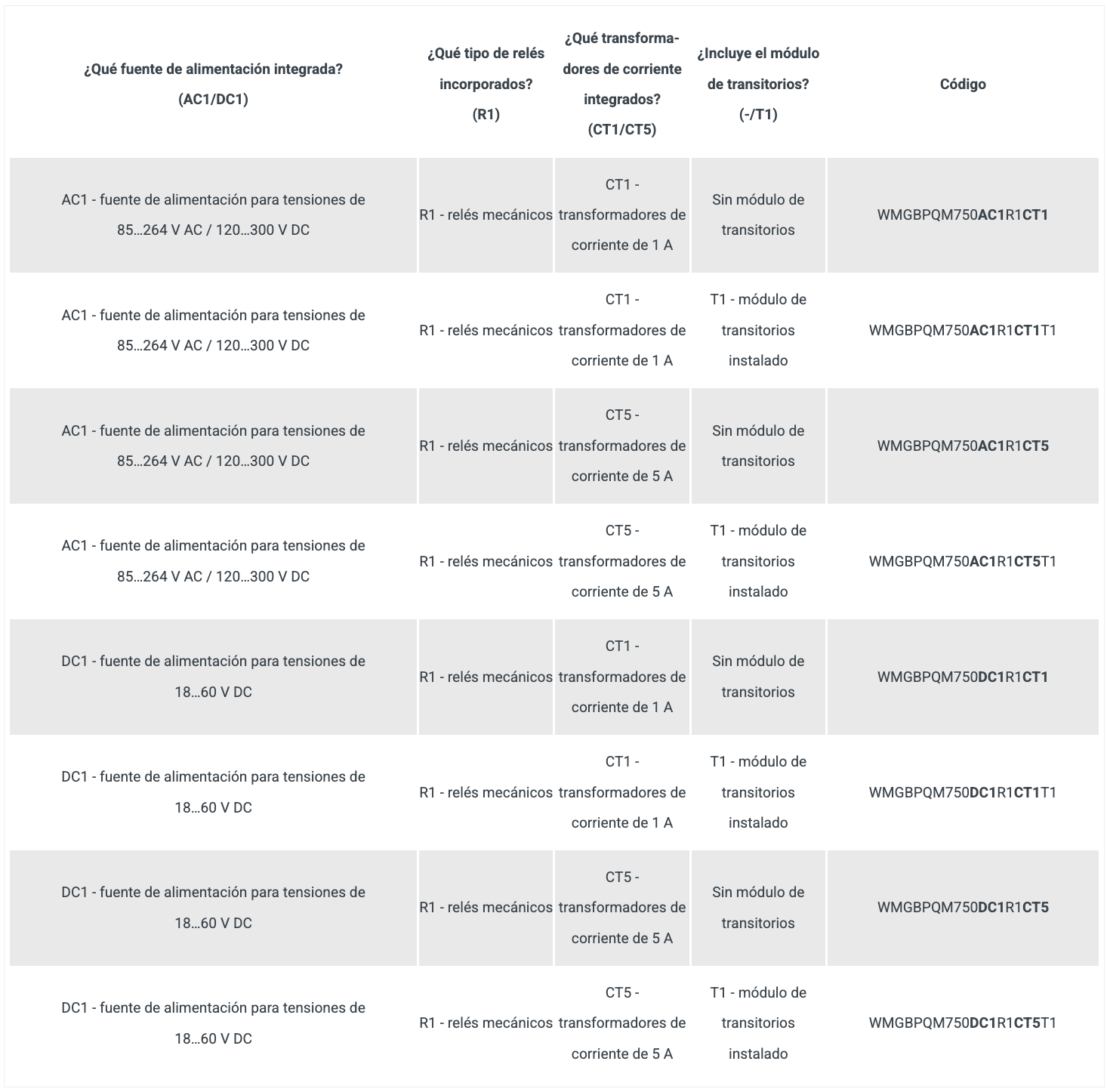

• Transformadores de corriente incorporados de 5 A o 1 A, o una variante sin transformadores, pero capaz de funcionar con transformadores externos*

• Posibilidad de mediciones indirectas con resultados de cálculo para el lado primario

• Funcionamiento en redes de 50 Hz, 60 Hz, 400 Hz

• Registro de eventos de tensión y corriente junto con formas de onda

• Fabricación con o sin módulo de medición de transitorios

• Medición de más de 4000 parámetros

• Convertidor analógico a digital de 24 bits

• Frecuencia de muestreo básica 80 kHz

• Control de perturbaciones conducidas en la banda 2…150 kHz

• Dos puertos LAN, incluido uno con opción de alimentar el medidor PoE (Power over Ethernet)

• Batería incorporada

• Dos variantes de alimentación de red: fuente de alimentación integrada de 85…264 V AC (120…300 V DC) o 18…60 V DC

• Memoria de 8 GB (tarjeta microSD)

• Puerto USB para actualizaciones de medidores e intercambio de datos

• Dos entradas binarias, dos salidas de relé, dos puertos RS-485

• Salida de relé que monitorea el funcionamiento del analizador (Watchdog)

• Entrada de 1-wire para sensores de temperatura exterior

• Pantalla táctil de 2,4”

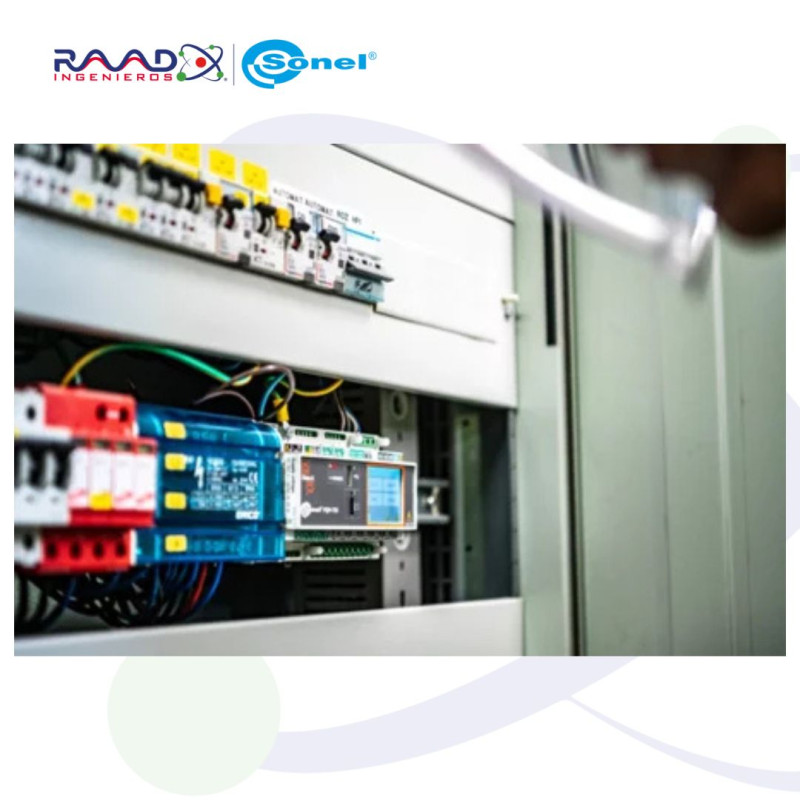

• Montaje en el carril DIN o en la pared

• El carril de expansión permite la conexión de varios módulos externos (ej. GPS, LTE)

• El servidor web incorporado permite programar el medidor, leer datos actuales, ver la lista de eventos registrados y mostrar la forma de onda/RMS

• Sincronización horaria con el estándar a través de servidores NTP, IRIG-B (a través de RS-485 incorporado)

• Módulo GPS opcional y antenas GPS opcionales

• Categoría de medición CAT III 600 V (IV 300 V) para entradas de tensión

• Categoría de medición CAT III 300 V para entradas de corriente

• Posibilidad de sellar entradas de corriente y tensión

Características adicionales

Protocolos de transmisión estándar

• Modbus TCP/IP

• Modbus RTU

• IEC 61850

• PQdif

Interfaz de red (servidor web)

• Acceso a la interfaz desde cualquier navegador web

Modularidad

El dispositivo se puede ampliar con protocolos de comunicación adicionales y funcionalidades físicas y de software.

• Módulo GPS con salida IRIG-B y antena para el módulo GPS (10 m / 20 m / 30 m)

• Módulo LTE GSM*

• Módulo I/O*

• Panel táctil LCD de 7” para el manejo completo del analizador en el lugar de instalación*

* pronto en oferta

Parámetros medidos

El software incorporado (interfaz de red – servidor web) permite configurar el dispositivo y ver los datos actuales. Permite medir los siguientes parámetros.

• Tensión de fase RMS U para L1, L2, L3+N/PE

• Tensiones RMS entre faces U para L12, L23, L31

• Corrientes RMS I de todas las fases + N + PE

• Factor de pico CF de corrientes y tensiones

• Frecuencia f de la red L1

• Potencia activa P para L1, L2, L3

• Potencia activa P1 (50 Hz distribuida) para L1, L2, L3

• Potencia reactiva Q para L1, L2, L3

• Potencia reactiva Q1 (50 Hz distribuida) para L1, L2, L3

• Potencia aparente S para L1, L2, L3

• Potencia aparente S1 (50 Hz distribuida) para L1, L2, L3

• Potencia total trifásica P3F, Q3F, S3F

• Potencia total trifásica P13F, Q13F, S13F

• cosφ dla L1, L2, L3, cosφ3F

• Factor de potencia PF para L1, L2, L3, PF3F

• tgφ dla L1, L2, L3, tgφ3F

• Potencia de distorsión D para L1, L2, L3

• Potencia de distorsión total trifásica D3F

• Factor de potencia de distorsión DPF para L1, L2, L3

• Forma de tensiones y corrientes de fase para eventos

• Diagramas fasoriales para tensiones y corrientes

• Energía activa para L1, L2, L3 – consumida EP+ o emitida EP-

• Energía activa trifásica – consumida EP3F+ o emitida EP3F-

• Energía reactiva inductiva para L1, L2, L3 para consumo – EQL+

• Energía reactiva capacitiva para L1, L2, L3 para consumo – EQC+

• Energía reactiva trifásica para consumo – inductiva EQL3F+ y capacitiva EQC3F+

• Energía aparente para L1, L2, L3 – ES

• Energía aparente trifásica ES3F

• Armónicos hn hasta 256 en corriente y tensión

• Interarmónicos hasta 256 en corriente y tensión

• Ángulos entre los armónicos de tensión y corriente

• Monitorización de la banda 2…150 kHz

• Componentes de las tensiones de fase UDC

• Contribuciones de armónicos de corrientes y tensiones relativas al valor RMS (%) – hnR

• Contribuciones de armónicos de corrientes y tensiones relativas al armónico fundamental h1 (%) – hnF

• THDR para tensiones y corrientes calculado relativo al valor RMS (%)

• THDF para tensiones y corrientes calculado respecto al armónico fundamental (%)

• TIDR para tensiones y corrientes calculado relativo al valor RMS (%)

• TIDF para tensiones y corrientes calculado respecto al armónico fundamental (%)

• Potencias activas y reactivas de armónicos

• Factor K para I1, I2, I3, IN

• Factor (Europa) Factor K

• Componentes simétricos de tensión: cero U0, positivo U1, negativo U2

• Valores de tensión (V, %) de componentes armónicos de orden positivo (1, 4, 7,…), negativo (2, 5, 8,…), cero (3, 6, 9,…)

• Componentes simétricos de corriente: cero I0, positivo I1, negativo I2

• Valores de corriente (V, %) de componentes armónicos de orden positivo (1, 4, 7,…), negativo (2, 5, 8,…), cero (3, 6, 9,…)

• Factor de parpadeo a corto plazo Pst

• Factor de parpadeo a largo plazo Plt

• Factor de asimetría de tensiones

• Factor de asimetría de corrientes

• Transitorios U hasta 6000 V

• Señales de control

• Temperaturas: Tw (interna del analizador), Tz1 …Tz4 (1-wire)

Las normas

El dispositivo está fabricado en clase A según la norma IEC 61000-4-30. El dispositivo es compatible con:

• Normas de productos:

  • IEC 62586-1 – Medida de la calidad de suministro en los sistemas de suministro de energía – Parte 1: Instrumentos de Calidad de Suministro (PQI)

  • IEC 62586-2 – Medida de la calidad de suministro en los sistemas de suministro de energía – Parte 2: Ensayos funcionales y requisitos de incertidumbre

• Normas de medición de los parámetros de la red:

  • IEC 61000-4-30 – Compatibilidad electromagnética (CEM) – Técnicas de ensayo y de medida – Métodos de medida de la calidad de energía

  • IEC 61000-4-7 – Compatibilidad electromagnética (CEM) – Técnicas de ensayo y de medida – Manual general de mediciones de armónicos e interarmónicos, así como de los instrumentos de medición aplicados para las redes de alimentación y los dispositivos conectados a estas redes

  • IEC 61000-4-15 – Compatibilidad electromagnética (CEM) – Técnicas de ensayo y de medida – Medidor de parpadeo de luz – Especificaciones funcionales y de diseño

  • EN 50160 – Parámetros de la tensión suministrada por las redes generales de distribución

• Normas de seguridad:

  • IEC 61010-1 – Requisitos de seguridad de equipos eléctricos de medida, control y uso en laboratorio – Parte 1: Requisitos generales

  • IEC 61010-2-030 – Requisitos de seguridad de equipos eléctricos de medida, control y uso en laboratorio. Parte 2-030: Requisitos particulares para equipos con circuitos de ensayo y de medida

• Normas de compatibilidad electromagnética:

  • EN 55032 – Compatibilidad electromagnética de equipos multimedia – Requisitos de emisión

  • IEC 61000-6-5 – Compatibilidad Electromagnética (CEM) – Parte 6-5: Normas genéricas – Inmunidad para los equipos utilizados en entornos de centrales eléctricas y subestaciones
