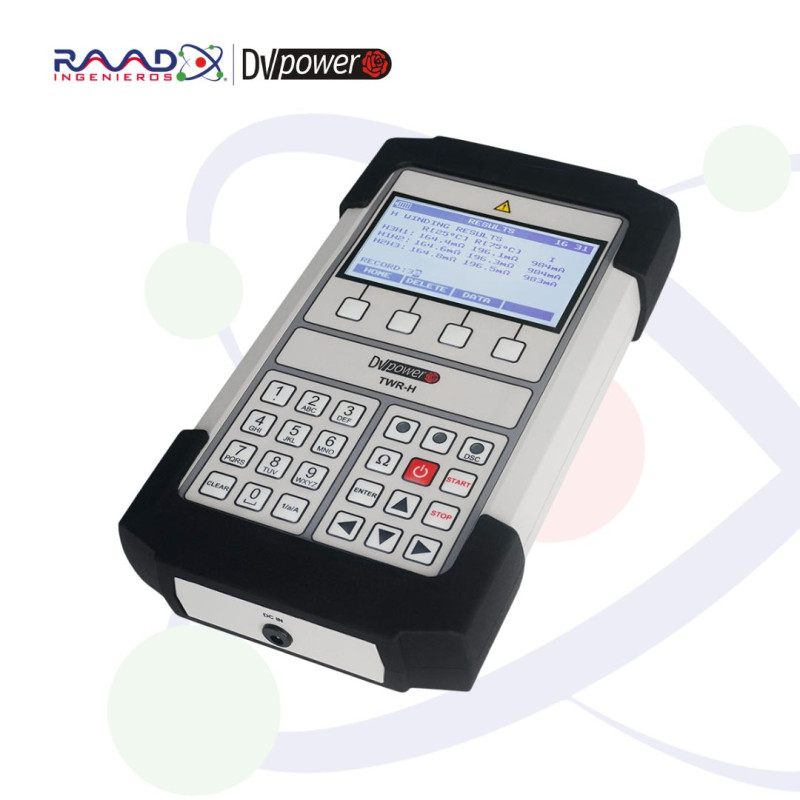

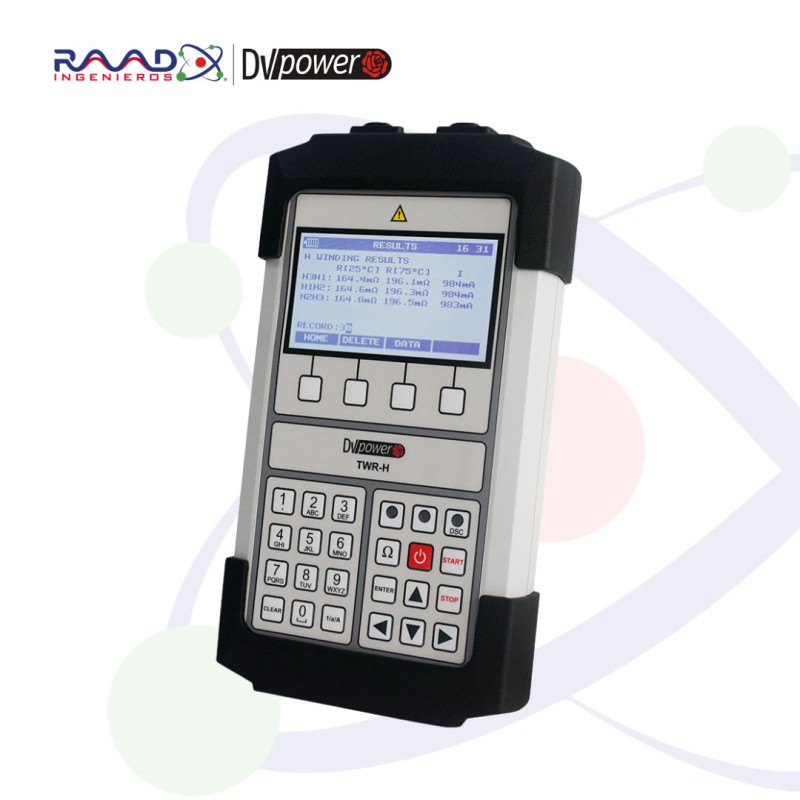

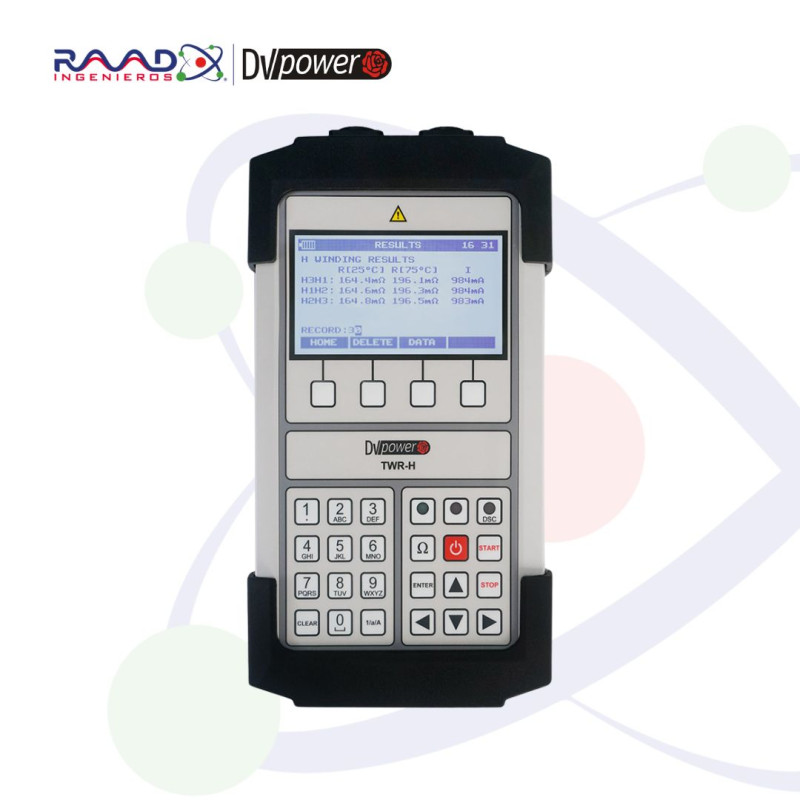

DV Power | Serie TWR-H de Comprobadores Portátiles de Relación de Vueltas y Resistencia de Devanado

Estos transformadores tienen una relación de vueltas considerable y, por lo tanto, una gran diferencia entre las resistencias de los devanados de alta y baja tensión. Tras la prueba de resistencia de devanado, también es posible desmagnetizar el núcleo del transformador. El proceso de desmagnetización es completamente automático y seguro.

El instrumento también mide la corriente de excitación y el desplazamiento de fase junto con la relación de vueltas. Esto permite detectar fallos en el núcleo o en las espiras del devanado del transformador que no se detectan midiendo únicamente la relación de vueltas. El instrumento es capaz de emitir una tensión de prueba de hasta 40 V CA para esta prueba, pero también puede emitir una tensión de prueba muy baja de 1 V CA, que se necesita para verificar la relación de vueltas de la mayoría de los transformadores de corriente.

La lista de aplicaciones de este instrumento incluye:

• Medición de la resistencia de devanado de transformadores de distribución y de medida, motores y generadores
• Medición de la relación de vueltas de transformadores eléctricos
• Verificación de la relación de vueltas de los transformadores de medida
• Cálculo de la desviación de la relación de vueltas
• Medición de la corriente de excitación de transformadores de distribución y de medida
• Medición del ángulo de fase de transformadores de distribución y de medida
• Comprobación de polaridad de transformadores de medida
• Desmagnetización de transformadores de distribución y de medida, motores y generadores

El TWR-H funciona con una batería interna de iones de litio. Se pueden realizar hasta 100 pruebas con una batería completamente cargada.
