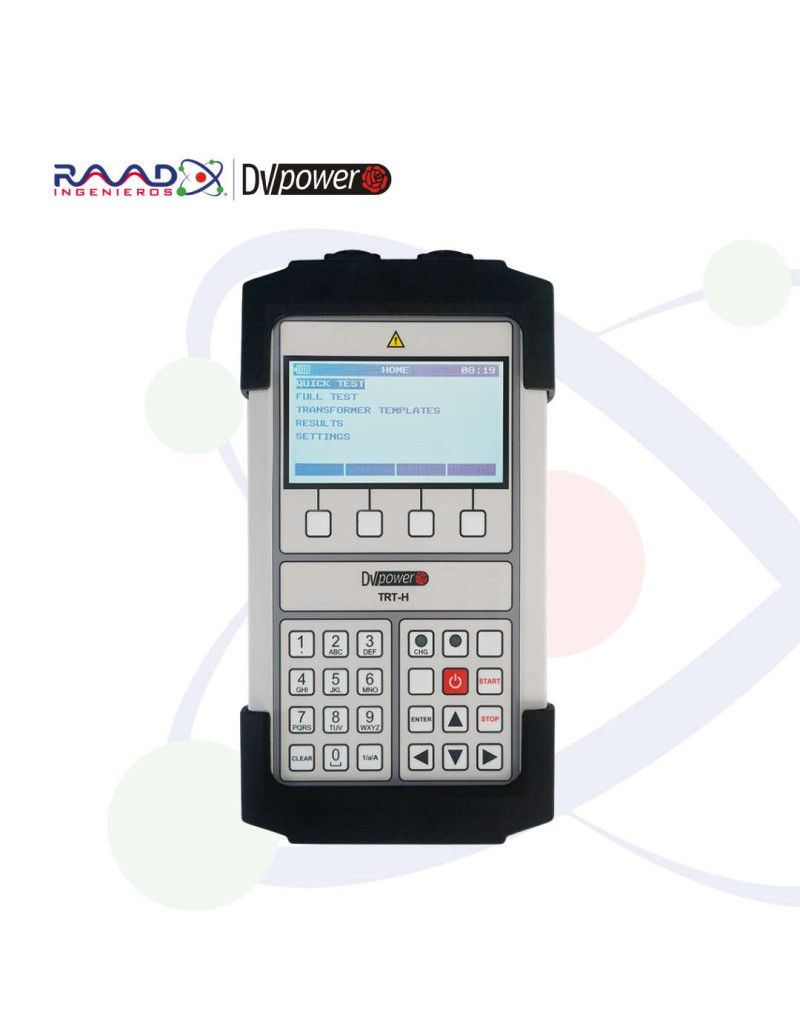

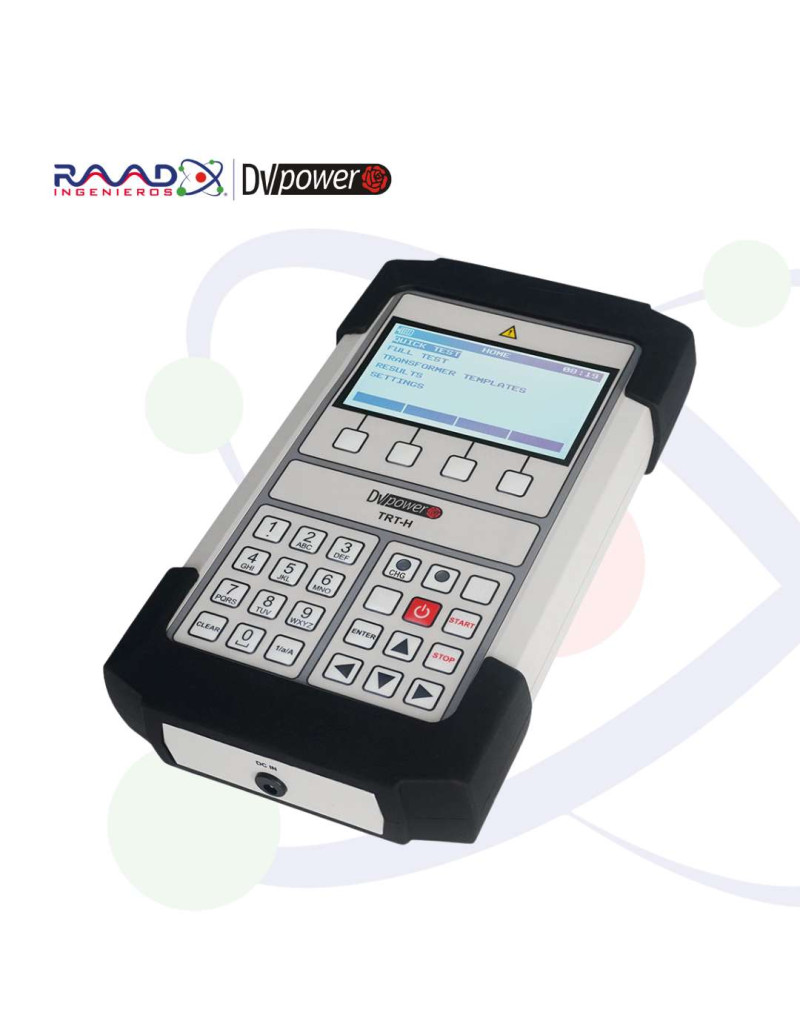

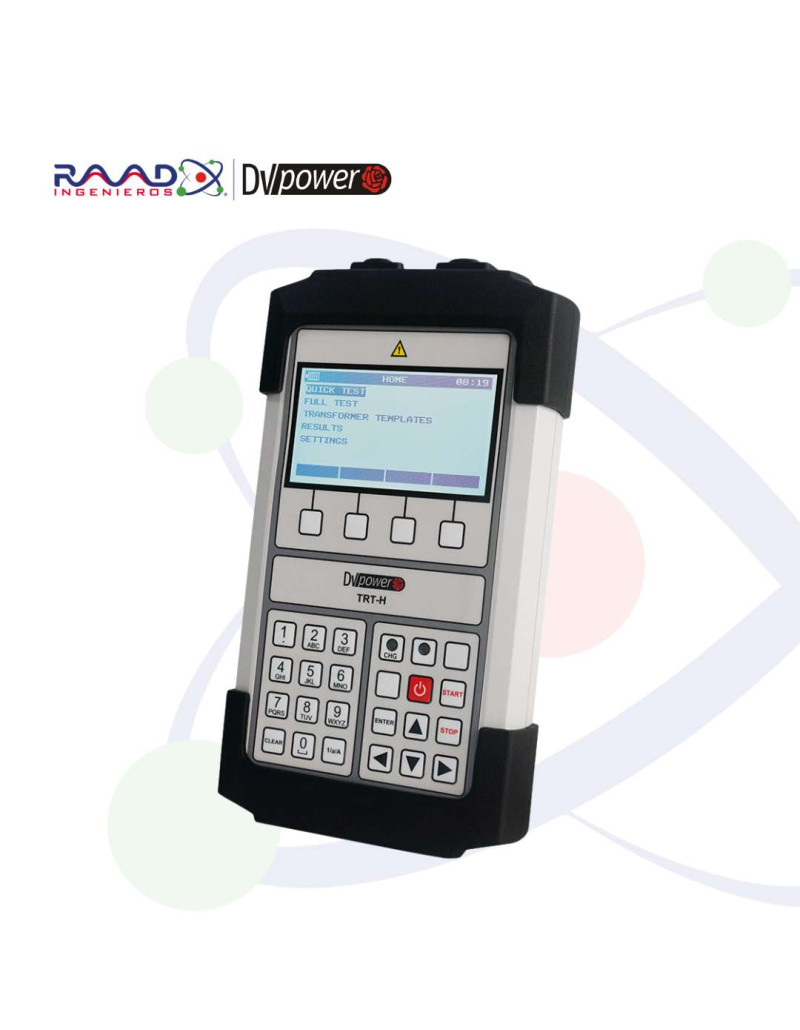

DV Power - Probador de Resistencia TRT-H

La relación de vueltas del transformador se determina aplicando tensión de CA a través del devanado de alta tensión, midiendo con precisión la tensión de CA a través del correspondiente devanado del transformador sin carga y, a continuación, mostrando la relación entre ambas tensiones. El usuario puede introducir las tensiones de la placa de características del transformador para calcular la desviación de la relación de vueltas. Esta función elimina los errores provocados por el cálculo manual del operador. El TRT-H compara la relación de vueltas medida con la relación que indica la placa de características e imprime el porcentaje de error para cada prueba.

El instrumento es capaz de emitir una tensión de prueba máxima de 40 V CA para comprobar la relación de vueltas de transformadores de distribución, pero también puede generar una tensión muy baja de 1 V CA, que se necesita para verificar la relación de vueltas de la mayoría de los transformadores de corriente. La medición del ángulo de fase permite comprobar la polaridad de los transformadores de medida.

La lista de aplicaciones de este instrumento incluye:

• Medición de la relación de vueltas de transformadores eléctricos

• Verificación de la relación de vueltas de los transformadores de medida

• Cálculo de la desviación de la relación de vueltas

• Medición de la corriente de excitación de transformadores de distribución y de medida

• Medición del ángulo de fase de transformadores de distribución y de medida

• Comprobación de polaridad de transformadores de medida

El TRT-H funciona con una batería interna de iones de litio. Se pueden realizar hasta 100 pruebas con una batería completamente cargada. El tiempo de carga de la batería es de 2,5 horas.
